 貝雷橋橫梁在橫梁上設置4組夾頭，用來限定縱梁的位置，兩端用短柱連接斜撐，兩端底面各有3個凹槽。在安裝梁時，將凹槽套入析架下弦桿墊板上的栓釘內，使梁在析架上就位。凹槽與析架之間的間距相同，橫梁就位后，析架之間的間距相對固定。梁架﹔梁架夾由拉桿、懸梁和支撐桿四部分組成；用于固定梁架。支撐桿端部有一個凸頭，安裝時將支撐桿凸頭扣入橫梁墊板凹槽內，懸梁的一端勾在框架豎桿的長方孔上，然后用支撐桿(

貝雷橋支撐架:支撐架用于連接第一排和第二排桁架。雙排單層橋梁，在每個桁架(或加強弦)頂面的中心，水平安裝支撐架。雙排雙層情況下，除頂面安裝一個支撐架外，上桁架后端的立桿上應安裝一個支撐架(第一個桁架前端的立桿上也應安裝一個)。架設三排橋梁時，支撐架的安裝位置和數量與雙排橋梁相同。        安裝貝雷片時，將兩端的四個空心套筒嵌入兩排桁架的支撐架

貝雷鋼橋搖滾:用于控制析架推出方向，并承受橋梁重量。其下面設有半月牙形墊鐵，便于支承在橋座軸梁上。搖滾可上下自由搖動，它的兩側裝有4個小滾輪，當推、拉橋跨時，析架下弦桿始終被控制在搖滾中央，以保證推、拉橋跨時的方向，架橋時，兩岸都應設置搖滾。搖滾重102千克， 大承重量為250千牛。搖滾放在橋座上的高度為37.4厘米，放在橋座和搖滾樣盤。2.平滾(圖3一38b）﹔用于承受橋梁重量，減少推出時的阻力

  安裝貝雷片橋面板時，將兩端的四個空心套筒嵌入兩排桁架的支撐架孔中，然后用支撐架螺栓固定。連接板:連接板用于連接第二排和第三排桁架。當有三排雙層時，上部桁架的每端立桿上應安裝一個連接板；當有三排單層時，每個桁架同一側端的立桿上只應安裝一個連接板，頭尾段應安裝在端柱上。貝雷橋斜撐螺栓和斜撐螺栓:斜撐螺栓用于連接斜撐；氣動球閥的支架螺栓用于連接支架和連接板。這兩個螺栓的形狀基本相同，但對角

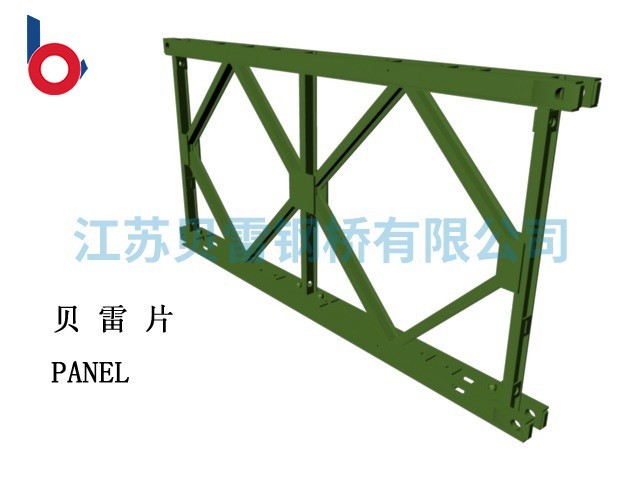

       一般由上、下弦桿、豎桿及斜桿經焊接構成，上下弦桿上方有陰陽接頭，接頭上會有杵架連接銷孔。貝雷片的弦桿由兩根10號槽鋼組成，在下弦桿上，常焊有多個帶圓孔的鋼板，在上、下弦桿內配有螺栓孔，用來加強弦桿及雙層桁架連接，在上弦桿內部，有連接支撐架的四個螺栓孔，中間兩個孔是用來供雙排或多排桁架同節連接使用，兩端的兩孔是跨節間連接用的。多排貝雷片作梁或柱時
