主橋采用(40+80+180+80+40)m鋼混混合連續梁,主跨180m,其中跨中88m(不含兩端2.5m的格構室)范圍采用鋼箱梁,其余均采用預應力混凝土箱梁。主橋橋跨布置如下圖所示。其中跨中及邊跨梁高為4.1m,中支點處梁高為 9.1m,梁底按照1.8次拋物線進行變化。

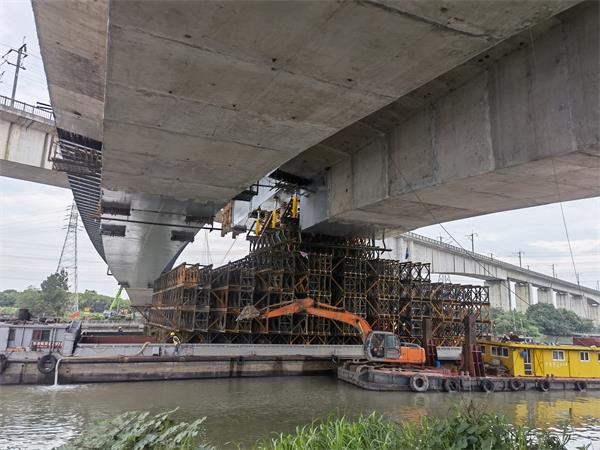

鋼箱梁分左右兩幅,材質為Q345qD,左右幅橋鋼箱梁重量為1898.6t。采用兩側帶挑臂的等高度單箱單室結構,平面位于圓曲線上,外側箱梁中心線圓曲線半徑R877.25米,內側箱梁中心線圓曲線半徑R862.75米;鋼箱梁主要由頂板、底板、腹板、橫隔板、橫肋及各自的加勁肋組成,外型幾何尺寸與砼箱梁保持一致,橋面設3%單向橫坡,橫坡指向曲線 內 側,箱梁中心線處梁高4.1米單幅鋼箱合段GL1和GL1梁段長5300mm重70t。左幅面跨中合批段長83133mm,右幅長81667mm。箱體及節段間連接全部采用焊接。
